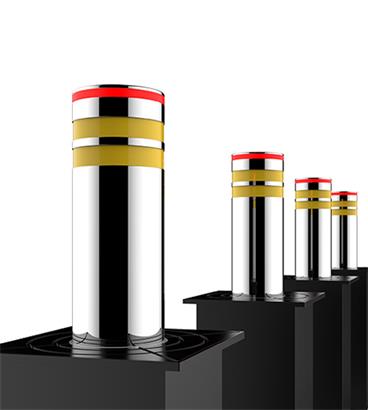

升降柱系統組成:

地埋式升降柱設備主要由主機架、液壓動力單元、電控部分三部分組成：

1、主機架：主要由法蘭盤、導軌、支架、承重梁、防撞裝置、機座、升降不銹管（304不銹鋼管）、等組成。整機為鋼結構，具有高強的承重和抗撞能力；機體內防水、安全。

2、液壓動力單元：主要由油箱、全套液壓電磁閥組、電機、油泵、油缸、油路塊、高壓液壓油管等組成，它是整套升降柱系統動力源，該裝置安裝在升降柱內部，與升降柱配套使用。

3、電控系統：自動電子控制部分：升降柱專用控制主板、漏電開關、無接觸噪音高壽命接觸器等精密起動時間設置（防油缸行程到位后產生的沖擊力增加了油缸的使用壽命），帶LED屏顯示,可調上降時間,打破傳統,高壽命無觸點繼電器。

功能特點：
結構堅固耐用，承載負荷大，動作平穩，噪聲低?？梢赃m應惡劣的工作環境。
采用低壓液壓驅動方式，易于維護，可靠性高，使用壽命長。
可與其它控制設備組合，實現聯動控制。
尺寸可根據用戶訂貨需要特殊制作。
產品性能：

1、結構堅固耐用，承載負荷大，動作平穩，噪聲低。

2、采取PLC控制，系統運行性能穩定可靠，便于集成。

3、升降柱與道閘等其它設備進行聯動控制，也可以與其他控制設備組合，實現自動控制。

 4、在停電的情況下或出現故障時，在停電的情況下，利用自備12V直流電源打開止回閥實現升降柱利用自重自行落下復位，以讓車輛通行。

5、采用國際領先的低壓液壓驅動技術，整個系統安全性高，可靠穩定。

6、遙控裝置：通過無線遙控的方式，可在控制器周?chē)?0米左右范圍內（根據現場的無線電通訊環境而定），活動遙控路障柱的升降。

7、根據用戶要求可加裝以下功能：

A、刷卡控制：加裝刷卡器，可通過刷卡自動控制路障柱的升降。

B、道閘與路障聯動：配加道閘（擋車器）/門禁控制，可實現道閘、及門禁與路障聯動。

C、與電腦管埋系統或收費系統駁接：可連接管埋系統和收費系統，有電腦統一控制。

產品特點：
1、快速平靜升降時間快，，這一點極其難能可貴。由于它采用液壓驅動單元，動作起來，柔和而平靜，很好的解決了傳統氣動升降柱因氣泵工作噪音大的問題。

2、控制敏捷控制單元采用多功能邏輯控制器，可以調制多種不同的功能模式，以滿足不同用戶在功能上的不同需求。另外，值得一提的是，其運動行程為可調式計時設計，用戶可自由控制柱子的升降高度，        有效節省能源消耗。
3、 結構獨特其核心部分液壓?jiǎn)卧c機械動力機構設計，可有效地將機械能傳遞給液壓驅動單元，動作高效。液壓?jiǎn)卧獙?shí)現壓力直升的獨特設計，性能卓越，在國內外同一領域里是很少見的。
4、安全可靠當遇停電等緊急情況時，可手動進行柱體降下，以開放通道，放行車輛，運行穩定可靠。
5、經濟實惠環保節能，低消耗，故障率更低，使用壽命更長，降低了維護成本。另外，采用非傳統式機構設計，安裝維護，更加簡便快捷。
使用范圍：

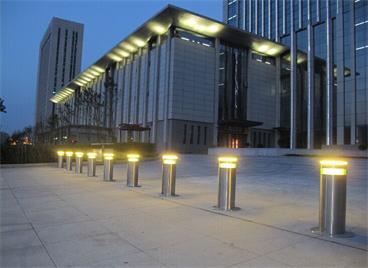

產品廣泛用于城市交通、軍隊及國家重要機關大門及周邊、步行街、高速公路、收費站、機場、學校、銀行、大型會所、停車場等許多場合。通過對過往車輛的限制，有效地保障了交通秩序即主要設施和場所的安全。

1、國家機關和軍隊等重要單位大門：安裝升降防暴路障，可電動、遙控或刷卡等方式控制升降，有效阻止外單位車輛進入和不法車輛闖入。

2、步行街：步行街路口安裝升降式路障，平時路障處于升起狀態，限制車輛進出，如遇緊急或特殊情況（如火災、急救、領導視察等）可迅速降下路障，以便車輛通行。

3、道路隔離帶：在非全封閉式道路隔離帶中可采用升降式路障，平時阻止車輛左轉或掉頭行駛。如遇道路施工、道路阻塞等特殊情況，可放下路障，使車輛改道通行。　

4、多用途廣場：白天路障升起，禁止車輛進入廣場，夜間利用廣場作為臨時停車場，放下路障，車輛可進入停車。

5、開放式公園：開放式公園路口安裝升降式路障，平時路障升起，阻止車輛通行，游人可自由通過。遇特殊情況時，放下升降式路障，以便車輛通行。

6、小區、銀行、學校等限制車輛進入的場所及保證消防通道的有效使用。7、高速公路：需緊急封路，使用自動升降路樁，方便快捷，并可解決警力不足的壓力。

產品技術參數：

1、 系統控制 ：電動液壓。有公安部檢測報告★

2、 主控制器：西門子PLC控制?！?br/>

3、 供電電源： 220V/380V（控制電壓24V）有公安部檢測報告★

4、可通過80噸貨柜車通行。

5、系統動力功率：350W

6、上升時間：1~3S（可調）有公安部檢測報告。★

7、下降時間：1~3S（可調）有公安部檢測報告?！?/p>

8、工作溫度：-25℃~80℃（適合）。

9、存儲環境：10℃~35℃, 防雨防潮防塵。

10、顏色：3M多種顏色尺寸的反射貼膜（貼入槽內），2條40mm反光帶。有公安部檢測報告★

11、蓋板材質：304 不銹鋼圓形直徑415mm、厚度12mm，防滑花紋槽?！?br/>

12、升降柱規格： 415mm×415mm×1150mm,升降高度：600mm，直徑：219mm厚度：6mm，升降柱子為拋光拉絲面。★

15、重量：150 kg左右。

16、升降柱子頂部蓋板全部采用圓柱頭M10、M8不銹鋼螺絲，經得住長時間拆卸（不能用喇叭頭螺絲容易磨損）?！?br/>

17、接線方式：每根升降柱蓋板開有一個140mm×45mm口用于方便接線與線路檢修（由二個內六角螺固定）★

18、穩定性：升降柱平穩、焊接牢固、采用內六角不銹鋼螺絲。公安部檢測報告。★

19、上升下降中根據要求可逆向操作，并立即響應。

20、DC24V LED全彩燈（多種顏色變換），外帶壓克力磨砂作防護，上升與下降LED多種顏色閃動，亮起看不到燈珠，而是整條顏色?！?br/>

21、遙控距離50米左右。有公安部檢測報告★

22、防護等級：IP68(有檢測報告)?！?br/>

23、具有應急功能（停電或者故障可以手動下降升降柱）。有公安部檢測報告★

24、升降柱除直徑325mm外筒埋入地下外，內部柱芯部分同時具必可以整體取出，也可以分解單件取出，方便檢修與維護。

液壓系統工業級

1、防護等級：IP68

2、電機：220V/350W、50/60HZ （路障專用定制：全銅線圈，耐高溫電機）

3、密封件：全進口耐壓,耐寒,耐高溫密封件，有效應對各種惡劣天氣造成的漏油現象的發生。（日本NOK）

4、油缸（液壓缸）：缸徑25MM，桿徑18MM行程600可選，

控制系統工業級（進口部件）：

1、 漏電開關：380V/63A Schneider（德國）。

2、 固態：40A無接觸噪音高壽命 ANV（臺灣）。

寬電源：OUT：DC24 6.3A Schneider（德國）；進口三菱漏電開關：380V/20A ；

3、（西門子）PLC主控加密：帶LDE顯示與主板為一體式，上下時間可調，可加密碼與記數功能、為晶體管控制輸出（8路輸出輸8路輸入可對接其它設備連接使用）。

4、學習型遠距離遙控裝置：更換維修方便，可使用按鈕學習配對，采用晶體管低電平控制壽命長，不采用市場上繼電器輸出控制壽命短。

5、升降柱的啟?？刂?，自檢控制，與現有的門禁系統平臺相兼容，與安全車底掃描系統檢測平臺相兼容，通過紅綠燈等進行顯示，含本系統需要的線纜等控制線路鋪設，并可遠程控制系統。

6、防誤動用功能：發出升降指令（例控鈕或者遙控），PLC主板由二個系統程序識別雙比確認后，給出升降柱是否升或者降。
