監區AB門主要用于監獄、看守所最外圍禁戒區域。

所謂AB門是指內外兩道門，正常情況之下，這兩道門的開關狀態有互鎖關系。即：第一道門為打開狀態時，第二道門無法開啟。反之，第二道門為打開狀態時，第一道門無法開啟；只有在特殊情況下，通過控制系統設定的專門控制方式，才能將第一道門、第二道門同時打開。

習慣上，將第一道門稱為A門，第二道門稱為B門。

二、AB門的組成

根據通行寬度、功能分類，AB門又分為車輛通道AB大門和人員通道AB門兩種。

監獄AB門是由車輛通道AB大門和人員通道AB門組成。車輛通道和人員通道之間用不銹鋼柵欄隔開。也可視土建布局，選定不同的隔離方式。

車輛通道AB大門采用專門的電動開門機傳動，由專門的電控箱控制，實現AB互鎖。

人員通道AB門采用閉門器自動關門，配用電控鎖，由門禁控制系統實現AB互鎖。

三、車輛通道AB大門

車輛通道AB大門由第一道電動大門（稱為A門）、第二道電動大門（稱為B門）、AB門互鎖控制系統組成。

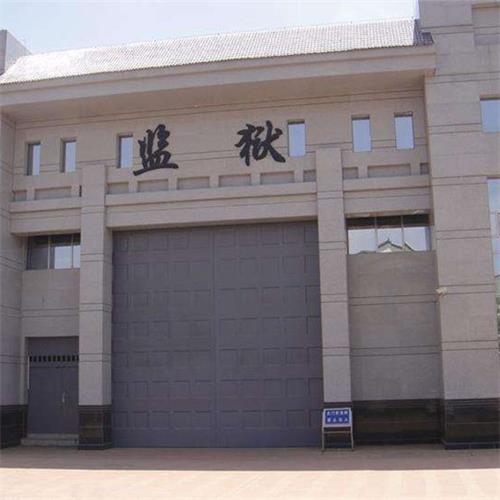

A大門門體結構為雙層全封閉鋼板中間聚氨酯發泡，門扇厚度視門扇面積而定，一般宜在80mm----160mm之間；門體抗沖擊強度可抵御風速大于117Km/h的颶風，采用下承重方式，齒輪齒條傳動。

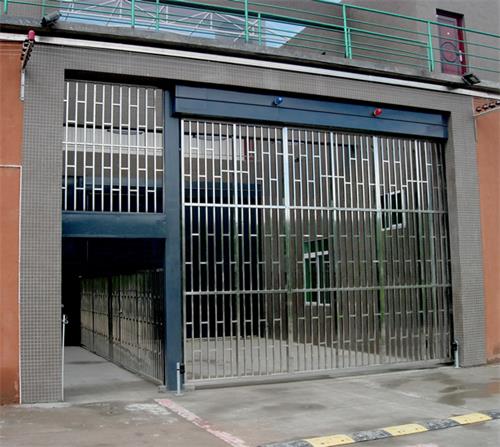

B大門門體結構為100*100*3方鋼管和φ42圓鋼管或φ25圓鋼組成的柵欄結構。柵欄最大鏤空面積不大于400*120，采用下承重方式，齒輪齒條傳動。

AB大門的上端均選用C型鋼作為防側倒導軌。

AB大門之間的距離一般大于15米。

四、AB大門互鎖控制系統

1、控制系統組成

 AB大門互鎖控制系統由兩臺雙門（或單門）開門機控制箱和一套專用控制電路及一組位置開關組成。

2、雙門狀態顯示

   互鎖控制器用LED實時顯示所控制的兩道電動大門的狀態。

3、開啟超時警示

   當任何一道門開啟時間超過規定的限制（可設置從0—255秒）后未關閉，互鎖控制器的蜂鳴器報警提示工作人員關門。

4、緊急雙開功能

當出現非常緊急的情況下（如遇到火災等），在互鎖控制器上用鑰匙切換到緊急狀態，即可實現雙門能同時打開。

技術參數：

輸入電壓

AC220V ± 10%

靜態功耗 3W

輸入:檢測傳感器

輸出:4 路干觸點

安裝結構 / 方式:掛壁式安裝

外觀尺寸:長 115mm * 寬 72mm * 高 40mm

五、人員通道AB門

人員通道AB門，對專供特殊人員進出的通道的兩端實施隔離；其結構設計及抗破壞能力完全符合GA526-2005《監室門》標準。在工作狀態下,其最薄弱環節能夠抵抗非正常開啟的暴力行為持續時間應達到30min以上。

人員通道AB門，由兩樘門體、電控鎖、閉門器、暗保護鏈 、門禁控制器、讀卡器、傳輸線等部件組成。

人員通道AB門，為雙扇平開結構，常開門扇開啟后靜通過寬度為1000mm，常閉門扇上下端各配有一把配有暗插銷；A門門體的采用全封閉鋼板平開門，B門門扇采用柵欄結構；門扇開向按安裝現場情況而定。

在工作狀態下，同時只能開啟一扇門，如需開啟另一門扇，則必須將先前已開的門扇鎖閉。即AB門互鎖。

將人員通道AB門，置于非工作狀態下，按動電控裝置的同時開啟鍵，其門內、外門扇可同時開啟形成通道，

正常情況下，以讀卡加密碼方式開門，遇有故障時或其他特殊情況時，也可用配用鑰匙開門。

六、隔離柵欄

隔離欄用于在A門到B門之間的區域內，分隔出一條車輛通道和一條或兩條人員通道。隔離欄形成的通道，視野開闊，利于觀察。

隔離柵欄選用60*60*3方鋼管和φ32*2圓鋼管組焊而成的格柵或柵欄網制作，高度一般為4.5米以上。

七、材質及表面處理

      車輛通道AB大門、人員通道AB門、隔離柵欄三大部件可以選用普通碳鋼（Q235），也可選用SUS304；選用普通碳鋼時，表面經噴砂清理后噴雙層防銹底漆，現場安裝調試結束，噴涂室外錘紋漆。

技術參數：

輸入電壓

AC220V ± 10%

靜態功耗 3W

輸入:檢測傳感器

輸出:4 路干觸點

安裝結構 / 方式:掛壁式安裝

外觀尺寸:長 115mm * 寬 72mm * 高 40mm
